(8) mol2chemfig でお手軽に分子を描いてみる

chemfig で複雑な分子を書こうとするとかなり大変です。どうにか楽はできないものでしょうか。

幸いにも分子の構造に関する情報はすでにあちこちで公開されています。そのような情報を活用できればかなりお手軽に分子が描けてしまいそうな気がします。

本稿では mol2chemfig を使ってこれを実現する方法について紹介します。

やりたいことは、

• (mol2chemfig で対応しているフォーマットである) SMILES, MOL, SDF のいずれかで描きたい分子の情報を取得する
• mol2chemfig でこれを chemfig に変換する
• 変換したものをメインの .tex に入れ (もしくは \input して) コンパイル

です。

まず SMILES, MOL, SDF についてごくごく簡単に説明しておきましょう。すでにご存知であればスキップして下さい。

これらの情報はさまざまなサイトで公開されていますが、私自身は PubChem を使うことが多いです。 PubChem では SMILES も SDF ファイルの取得もできます。

Wikipedia で化合物について調べると、たいていは SMILES での記述も掲載されていますので、これをコピー&ペーストすることもできます。 (ただし上記のように mol2chemfig では小文字を使った芳香族の記述は使えないので、その点に注意する必要があります。)

それほど複雑ではない分子ならば、自分で SMILES を書くのも一つの手です。 少なくとも chemfig を直接書くよりは楽だと思います。

では mol2chemfig をインストールしましょう。

mol2chemfig は TeX Live には含まれていないので、残念ながら自分でインストールする必要があります。 CTAN にあるもの (v1.5 (2024-12-21 現在)) は Python 2 で書かれており Python 3 では動きません。 そのため、unofficial ではありますが、

• mol2chemfigPy3

を使用するのが良いでしょう (以下では単に mol2chemfig と書きます)。 pip でインストールできるので、

pip install mol2chemfigPy3

などとします¹。

なお mol2chemfig のマニュアル (オリジナル) は CTAN にあります: mol2chemfig Documentation

以下に PubChem から取得した SMILES (オプション: -w) 及び SDF (オプション: -w -y delete) をもとに描いた分子をいくつか、 あえて一切変更せずに載せてみます。ご覧の通り、多くの場合で分子の向き以外は SMILES でも SDF でも大差なく、特に問題なく描けています。

Heme b のような錯体は、SMILES をもとにしたものはかなり壊滅的で (とは言っても限られた情報でここまで再現しているのはかなり健闘していると言って良いでしょう)、 SDF をもとにしたものはかなりマシではあるものの、若干修正はしたい (私なら Fe の位置を調整して、4 つの N と線 (または点線) で結びたい) 結果となっています。 とはいえ、一から自分で書くことを考えれば、かなり省力化できるでしょう。

mol2chemfig の出力を使って、一部を変更した分子を描きたいかもしれません。 例として、サリチル酸の出力から一部を変更してアセチルサリチル酸を描いてみましょう。

まずは、サリチル酸の SMILES をそのまま chemfig に変換して表示してみると、次のようになります。

mol2chemfig -i direct -w 'C1=CC=C(C(=C1)C(=O)O)O'

角度が気に入らないので30度回転させます。そのためには -a オプションを使うことができます。

mol2chemfig -a 30 -i direct -w 'C1=CC=C(C(=C1)C(=O)O)O'

これをベースのファイルとして使用します。

さて、-OH を「アセチル化」すれば良いことが分かりますので、この O がソースのどこにあるのかを探さねばなりません。 このくらいの小さい分子であればソースを読んで探すのもそれほど難しくはないかもしれませんが、 もっと複雑な分子の特定の炭素原子を探さねばならない状況だったとすると、それが相当困難であることは想像に難くありません。 しかしありがたいことに、mol2chemfig に -n を付けると、番号を付けてくれます。

mol2chemfig -n -a 30 -i direct -w 'C1=CC=C(C(=C1)C(=O)O)O'

すると、今探しているのは 10 番目の原子であることが簡単に分かります。 変換されたファイルを見るとコメントで原子の番号が書かれているので、すぐ見つけることができます。 そこの OH から H を消して代わりに (-[:-90](=[:-150]O)-[:-30]) と側鎖を書けば、アセチルサリチル酸ができました!

diff をとるとこんな感じです。

--- salicylicacid.tex    2024-12-16 20:11:19.313717210 +0100
+++ aspirin.tex    2024-12-16 09:55:37.421548985 +0100
@@ -7,7 +7,10 @@
      -[:210]% 5
      -[:270]% 4
                (
-     -[:330,,,1]OH% 10
+     -[:330,,,1]O% 10
+     (
+     -[:-90](=[:-150]O)-[:-30]
+     )
                )
     =_[:210]% 3
      -[:150]% 2

手直しの程度にもよると思いますが、想像よりもかなり簡単に目的の分子を得ることができます。 chemfig で書かれた分子を変更しようと思った場合、「対象の原子を探し出す」というのがおそらく一番難しい作業なのですが、 -n オプションとコメントのおかげでかなり効率よく変更できます。

chemfig は化学式等を書く際の非常に強力なツールであり、非常に綺麗な出力が得られますが、 やはり難易度が高く、他人にはおすすめしにくいというのも事実です。 私自身、他の人には「構造式エディターで描いて PDF あたりでエクスポートして \includegraphics とか使え」と言っています。

今後は、ある程度の知識がある人 (コマンド操作が問題なくできる人) には、 「構造式エディターで描いて PDF あたりでエクスポートして \includegraphics とか使うのが良いけど、 簡単なものなら mol2chemfig を使うという手もあるよ」と言うかもしれません。

何にせよ、本稿がお役に立てば幸いです。

-h (Default: False)

ヘルプメッセージを表示します。

-b, --version (Default: False)

バージョンを表示します。

-i, --input (Default: file)

引数の扱い方を指定します。

• file: 引数にファイル名を取ります。
• direct: 引数をそのまま分子として解釈します。
• pubchem: 引数を PubChem での識別子と解釈します。

-z, --terse (Default: False)

生成されるコードの全ての空白とコメントを削除します。

-r, --strict (Default: True)

Indigo による化学構造検証を無効にします。例えば

mol2chemfig -w -i direct 'C(O)(O)(O)(O)O'

はエラー (C から 5 本の結合が出ている) になりますが、

mol2chemfig -r -w -i direct 'C(O)(O)(O)(O)O'

とするとエラーにならずそのまま解釈されます。 (Indigo については https://lifescience.opensource.epam.com/indigo/index.html などを参照して下さい。)

-d, --indent (Default: 4)

インデントのスペースの数を指定します。

-u, --recalculate-coordinates (Default: False)

MOL/SDF に記述されている座標を破棄して、結合から原子の配置を再計算します。

-a, --angle (Default: 0.0)

分子の回転角度 (反時計回り) を指定します。

-v, --relative-angles (Default: False)

結合に相対角度を使います。

-p, --flip (Default: False)

分子を左右反転させます。 -a と同時に指定された場合は -p が優先 ( -a 60 -p も -p -a 60 も反転してから 60 度回転) されるようです。

-q, --flop (Default: False)

分子を上下反転させます。 -p と同時に指定することもできます。

-c, --show-carbons (Default: False)

炭素原子 (C) を表示します。

-m, --show-methyls (Default: False)

メチル基を表示します。 次の図は、 mol2chemfig -a -60 -w -i direct 'CC(=O)C' において -c および -m の有無による差を示したものです。

-y, --hydrogens (Default: keep)

(陽に書かれている) 水素原子をどのように扱うかを指定します。

• keep: 何もしません。
• add: 水素原子を追加します。
• delete: 水素原子を表示しません。

以下は mol2chemfig -w -i direct 'CC([H])([H])[H]' において -y keep, -y add および -y delete による差を示したものです。

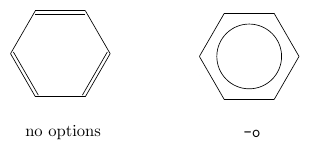

-o, --aromatic-circles (Default: False)

芳香族の環で二重結合ではなく円で表示します。

-f, --fancy-bonds (Default: False)

二重結合と三重結合をより「ファンシー」に描きます。

-g, --markers (Default: None)

指定された接頭辞を使って、分子と結合にマーカーを定義します。 電子の移動を描く際などに利用できます。例えば、 -g なしで mol2chemfig -i direct CCN とすると、

              % 1
       -[:330]% 2
    -[:30,,,1]NH_2% 3

が出力されますが、 mol2chemfig -g a -i direct CCN のように -g オプションを付けて実行すると、

                     @{a1}%
       -[@{a1-2}:330]@{a2}%
    -[@{a2-3}:30,,,1]@{a3}NH_2%

が得られます。

-n, --atom-numbers (Default: False)

原子の番号を表示します。

-s, --bond-scale (Default: normalize)

結合の長さの扱い方を指定します。

• keep: 結合の長さを変更しません。 --bond-stretch の指定は無効になります。
• normalize: 最頻出の結合長を --bond-stretch で指定された長さにします。
• scale: --bond-stretch で指定された値を係数として、拡大縮小します。

-t, --bond-stretch (Default: 1.0)

--bond-scale scale の場合は拡大縮小の係数を、 --bond-scale=normalize の場合は最頻出の結合長を指定します。

-w, --wrap-chemfig (Default: False)

生成されたコードを \chemfig{ … } で囲みます。

-l, --submol-name (Default: None)

名前が引数として与えられたとき、生成されたコードを \definesubmol{name}{ … } で囲みます。

-e, --entry-atom (Default: None)

最初に描画される原子の番号を指定します。sub-molecule として使用される場合にのみ有効です。

-x, --exit-atom (Default: None)

最後に描画される原子の番号を指定します。sub-molecule として使用される場合にのみ有効です。

-k, --cross-bond (Default: None)

結合が重なっている場合、手前の結合を指定して、背後の結合に切れ目を入れます。 複数ある場合は --cross-bond 4-8,12-13 のように指定します。 以下は -a 60 -w -i direct --bond-scale keep 'C1CC2CCC1C2' での -k の有無による違いです。 (この例では -k の有無で結合の長さが変わるので --bond-scale keep を付けています。) ちょっと分かりづらいですが、 -k をつけたものでは交差の後ろ側の結合 3-4 が途中で切れています。
